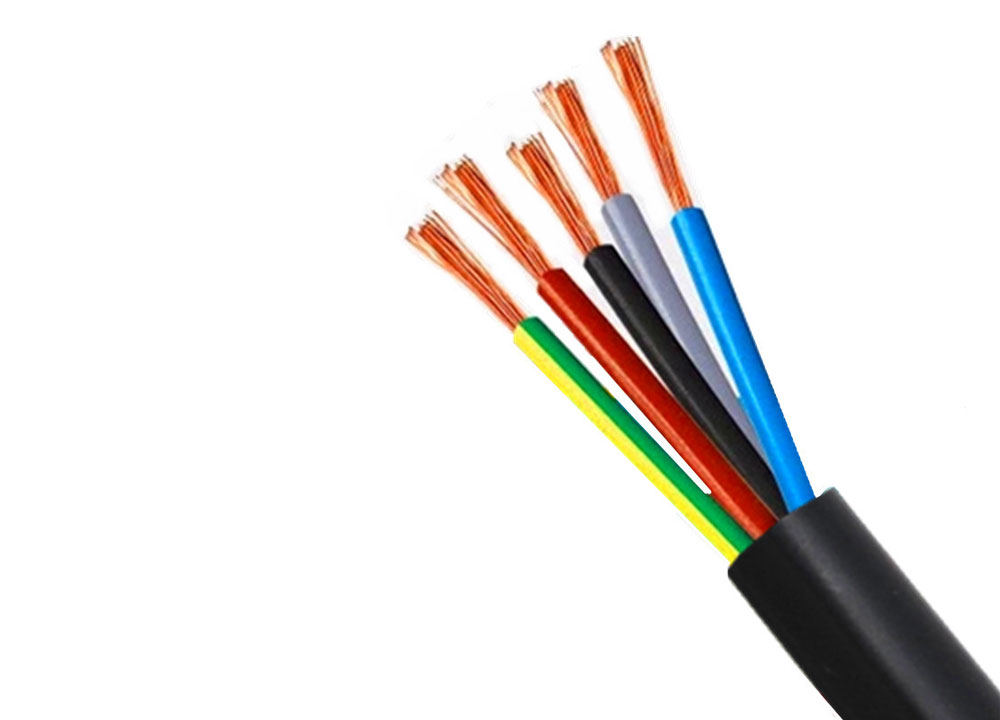

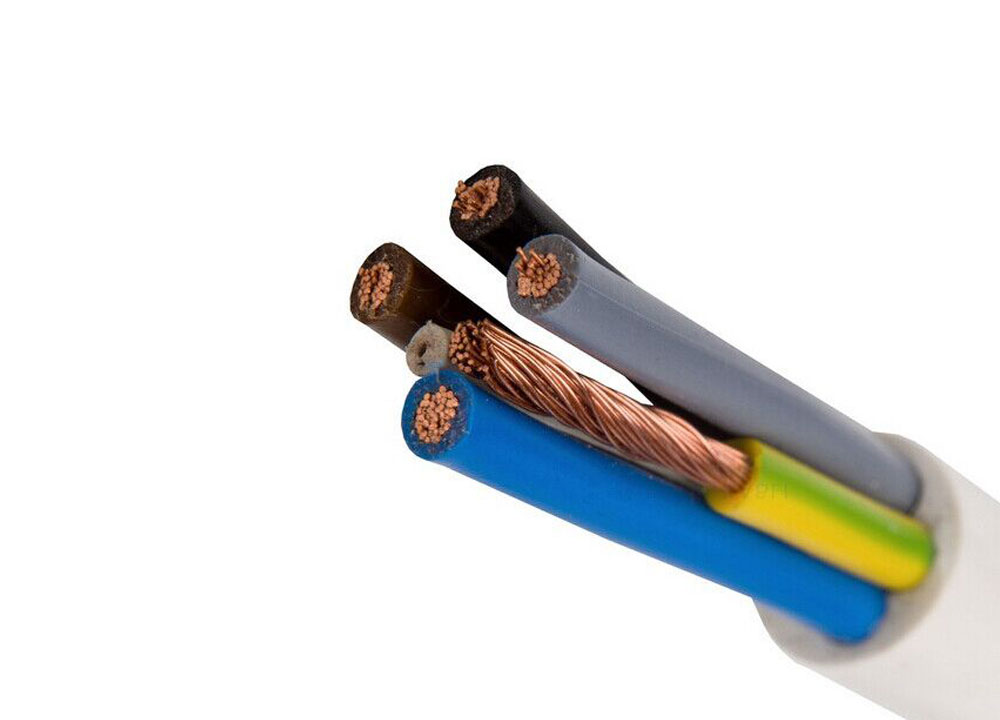

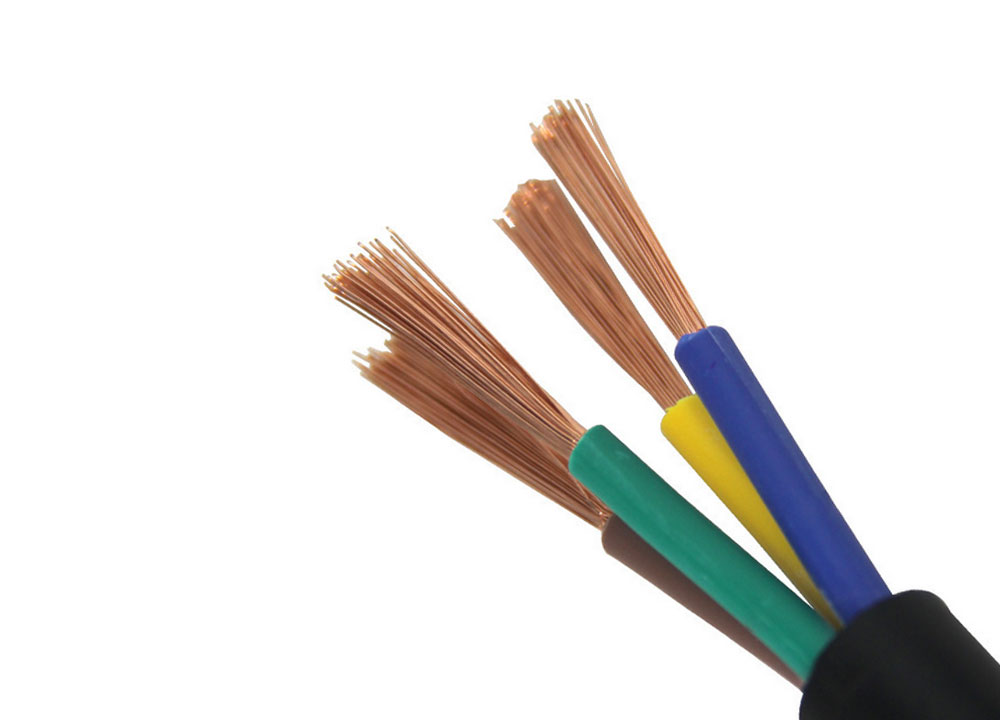

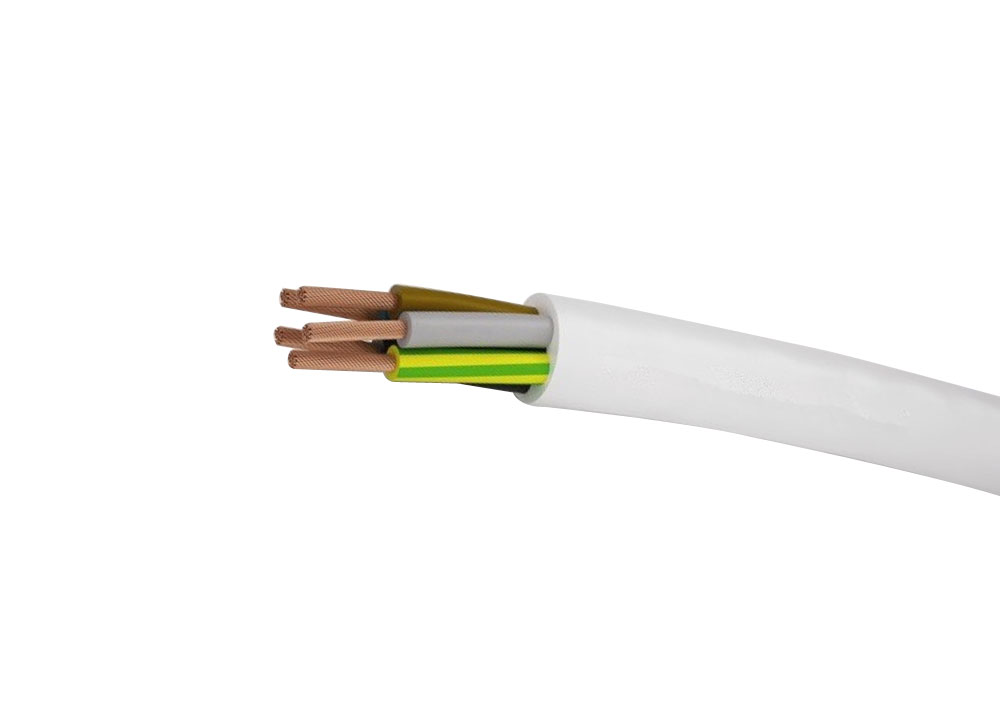

Flexible Unshielded Cable

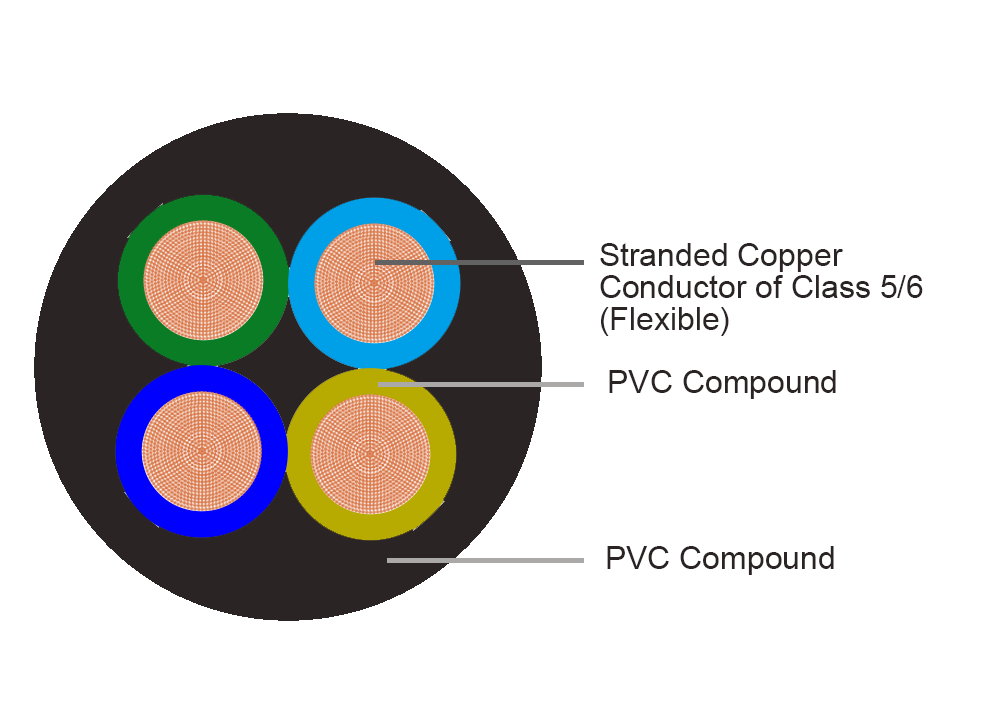

Conductor:
Stranded Copper Conductor of Class 5/6 (Flexible)
Insulation:
PVC Compound
Insulation Color:
Red, Blue, Grey, Yellow/Green or as request
Sheath:
PVC Compound
Sheath Color:
White, Black
Nominal Voltage::
300/500V, 450/750 V
Test Voltage::
2000 V

Send E-mail chat online

conductor

Description	Multi-core flexible unshielded cable
conductor:	5/6 grade stranded copper wire (flexible)
insulation:	PVC Compound
Insulation color	Red, blue, gray, yellow/green or on request
sheath	PVC compound
Sheath color	White, black
temperature range:	-30 - 70℃
Rated Voltage:	300 / 500V，450 / 750V
Test voltage:	2000 V
Minimum bending radius:	4D for D <8mm 5D for 8-12mm 6D for D> 12
Standard:	IEC 60552

技术数据

Core x conductorCross section	Conductor structure	Outer diameter	Insulation thickness	Sheath thickness	Conductor resistance at 20 ° C	Insulation resistance at 70 ° C	Copper weight	Cable weight
	Nominal	min-max.	Nominal	Nominal	max	minute.
mm²	nx mmmm	mm	mm	mm	Ω/kg	MΩkm	kg/km	kg/km
2 x 0,75	24 x 0,20	5,7 - 07,2	0,6	0,8	26,0	0.011	14,4	52
2 x 1	32 x 0,20	5,9 - 07,5	0,6	0,8	19,5	0.010	19,2	65
2 x 1,5	30 x 0,25	6,8 - 08,6	0,7	0,8	13,3	0.010	28,8	90
2 x 2,5	50 x 0,25	8,4 - 10,6	0,8	1,0	7,98	0,0095	48,0	115
3G0,75	24 x 0,20	6,0 - 07,6	0,6	0,8	26,0	0,011	21,6	70
3G1	32 x 0,20	6,3 - 08,0	0,6	0,8	19,5	0,010	28,8	80
3G1,5	30 x 0,25	7,4 - 09,4	0,7	0,9	13,3	0,010	43,2	115
3G2,5	50 x 0,25	9,2 - 11,4	0,8	1,1	7,98	0,0095	72,0	175
3G4	56 x 0,30	10,5 - 13,1	0,8	1,2	4,95	0,0078	115,2	235
4G0,75	24 x 0,20	6,6 - 08,3	0,6	0,8	26,0	0,011	28,8	75
4G1	32 x 0,20	7,1 - 09,0	0,6	0,9	19,5	0,010	38,4	92
4G1,5	30 x 0,25	8,4 - 10,5	0,7	1,0	13,3	0,010	57,6	145
4G2,5	50 x 0,25	10,1 - 12,5	0,8	1,1	7,98	0,0095	96,0	210
4G4	56 x 0,30	11,5 - 14,3	0,8	1,2	4,95	0,0078	153,6	299
4G6	84 x 0,30	14,7	-	-	3,30	0,0068	230,4	480
5G0,75	24 x 0,20	7,4 - 9,3	0,6	0,9	26,0	0,011	36,0	96
5G1	32 x 0,20	7,8 - 9,8	0,6	0,9	19,5	0,010	48,0	113
5G1,5	30 x 0,25	9,3 - 11,6	0,7	1,1	13,3	0,010	72,0	175
5G2,5	50 x 0,25	11,2 - 13,9	0,8	1,2	7,98	0,0095	120,0	260
5G4	56 x 0,30	13,0 - 16,1	0,8	1,4	4,95	0,0078	192,0	363
5G6	84 x 0,30	16,7	-	-	3,30	0,0068	288,0	583
7G1	32 x 0,20	09,0	0,6	-	19,5	0,010	67,2	136
7G1,5	30 x 0,25	10,6	0,7	-	13,3	0,010	100,8	195
7G2,5	50 x 0,25	13,0	0,8	-	7,98	0,0095	168,0	294

Application

This product is suitable to be used in household appliances such as washing machines, spin dryers and refrigerators, electric tools and lighting in home , office and similar indoor place where need flexible wire.
